Pig Trap Stations
Если желаете приобрести нажмите "Купить"

INTENDED USE
Pig Trap Stations are designed for cleaning, diagnostics, sealing and skipping of separating devices on the linear part of pipelines, looping, bends with DN from 80 to 1,200 mm inclusively and with nominal pressure up to 16.0 MPa.
Description
Three types of end gates are available: bayonet, clamp and threaded and are individually designed for each chamber depending on the pumped medium, operating conditions and customer requirements.
All gates are opened and closed manually, while reliably ensure the tightness of the chamber at a tightening force not exceeding 250 N, the opening/closing time of the threaded and clamp gate does not exceed 10 minutes.
All gates are equipped with safety devices, excluding the possibility of opening in the presence of excess pressure in the chamber.
КОНСТРУКЦИЯ
Конструкция камер обеспечивает надежность и безопасность эксплуатации в течение всего срока службы и предусматривает возможность проведения технического освидетельствования, очистки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений. Камеры для трубопроводов, транспортирующих взрывопожароопасные среды, изготавливаются во взрывобезопасном исполнении.
Сварная конструкция камер представляет собой два цилиндрических корпуса, диаметр, одного из которых равен диаметру трубопровода, транспортирующего рабочую среду (номинальная часть), другой цилиндрический корпус увеличенного диаметра.
Цилиндрические корпуса соединены между собой эксцентрическим или концентрическим переходом.
Корпуса изготавливаются из бесшовных труб либо из проката, в зависимости от размера камеры. Материальное исполнение камер (по желанию Заказчика) - низколегированная или легированная сталь.

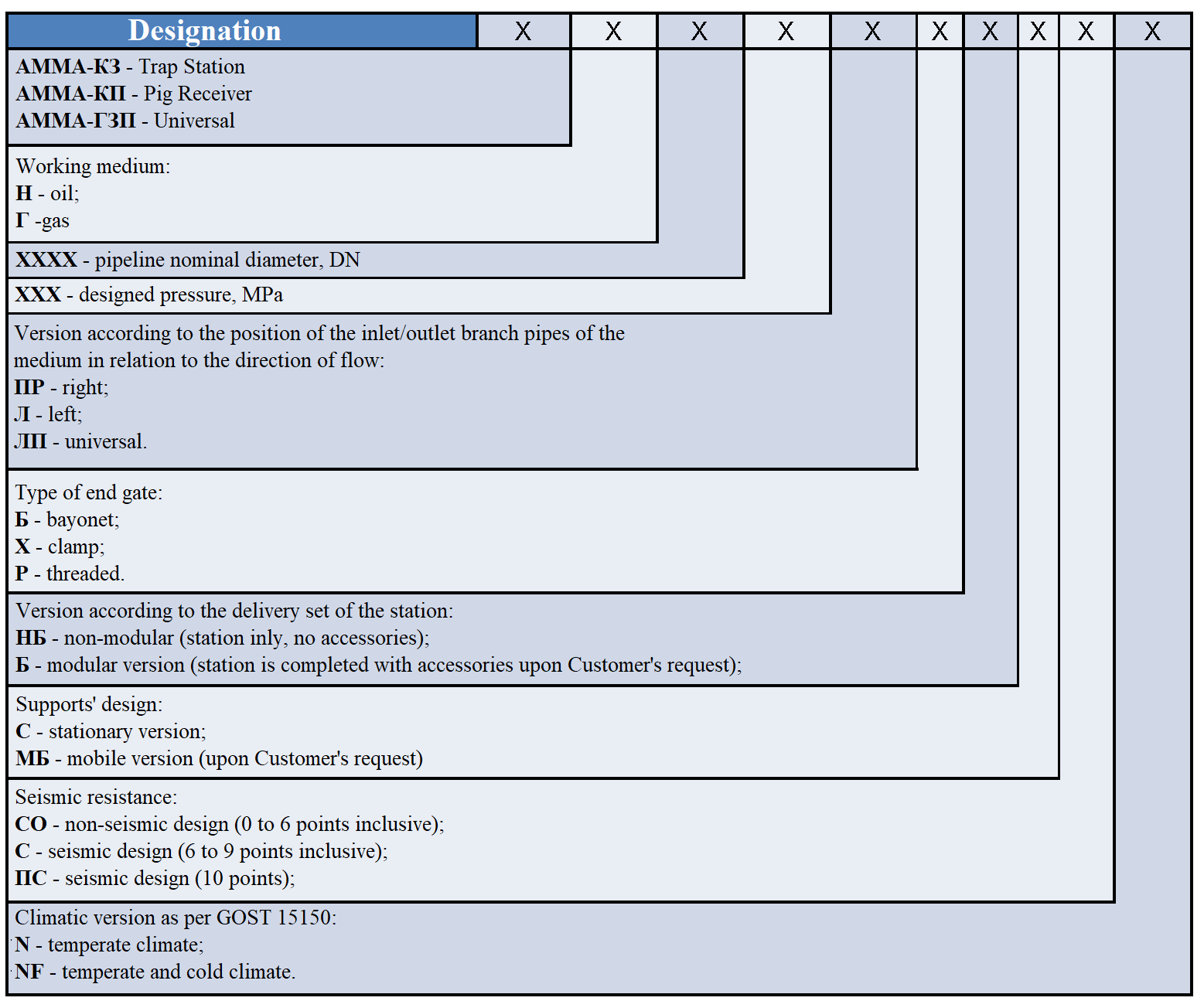

Order example: АММА-КЗ-Н-400-10,0-ПР-Х-НБ-С-С0-У ТУ 3683-003-64137682-2016

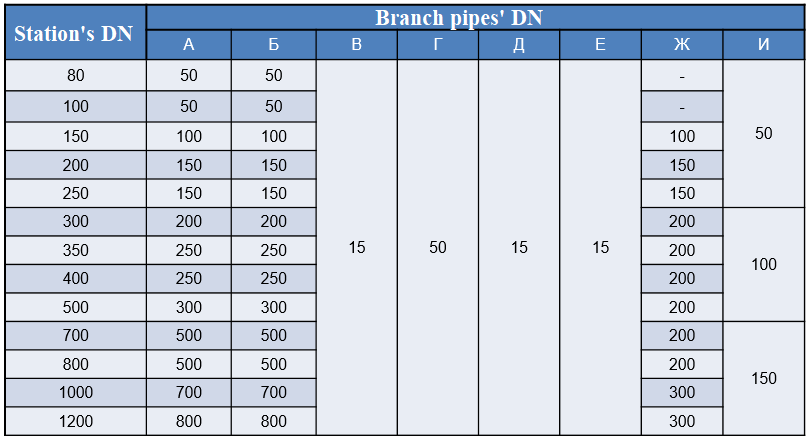

Буквенное обозначение патрубков:
А (D1) – патрубок подвода продукта; Б (D1) – патрубок отвода продукта,
В – патрубок для датчика давления; Г – патрубок для присоединения трубопроводов газовоздушной линии;
Д – патрубок для установки манометра; Е – патрубок для подачи пара или инертного газа;
Ж – патрубок для установки устройства передней запасовки;
И – патрубок для дренажных трубопроводов.

РАЗМЕРЫ КАМЕР ЗАПУСКА СОД (НЕФТЕПРОДУКТЫ)

РАЗМЕРЫ КАМЕР ПРИЕМА СОД (НЕФТЕПРОДУКТЫ)

РАЗМЕРЫ КАМЕР ЗАПУСКА СОД (ГАЗОПРОДУКТЫ)

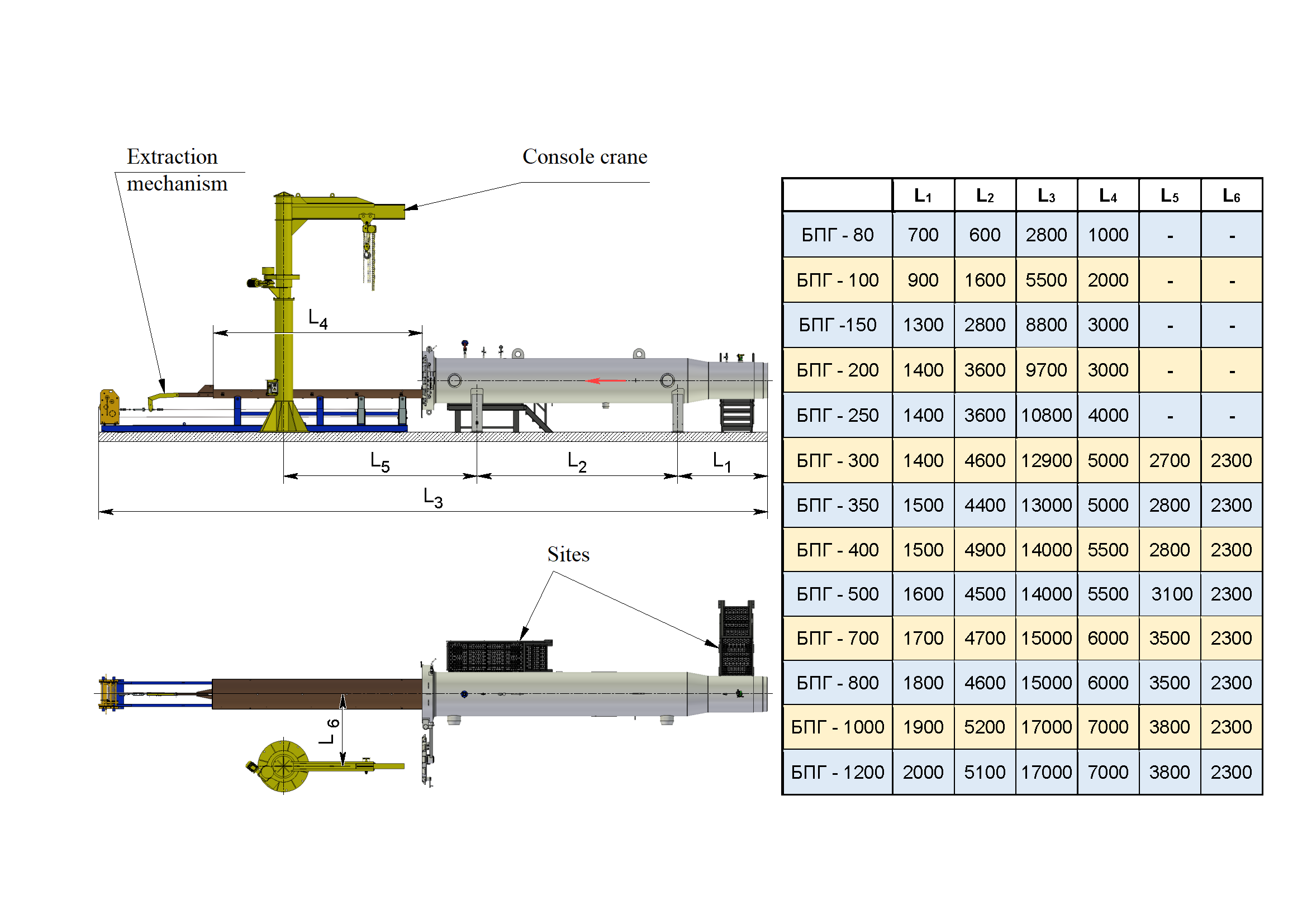

MODULAR DESIGN TRAP STATIONS SIZES (GAS PRODUCTS)

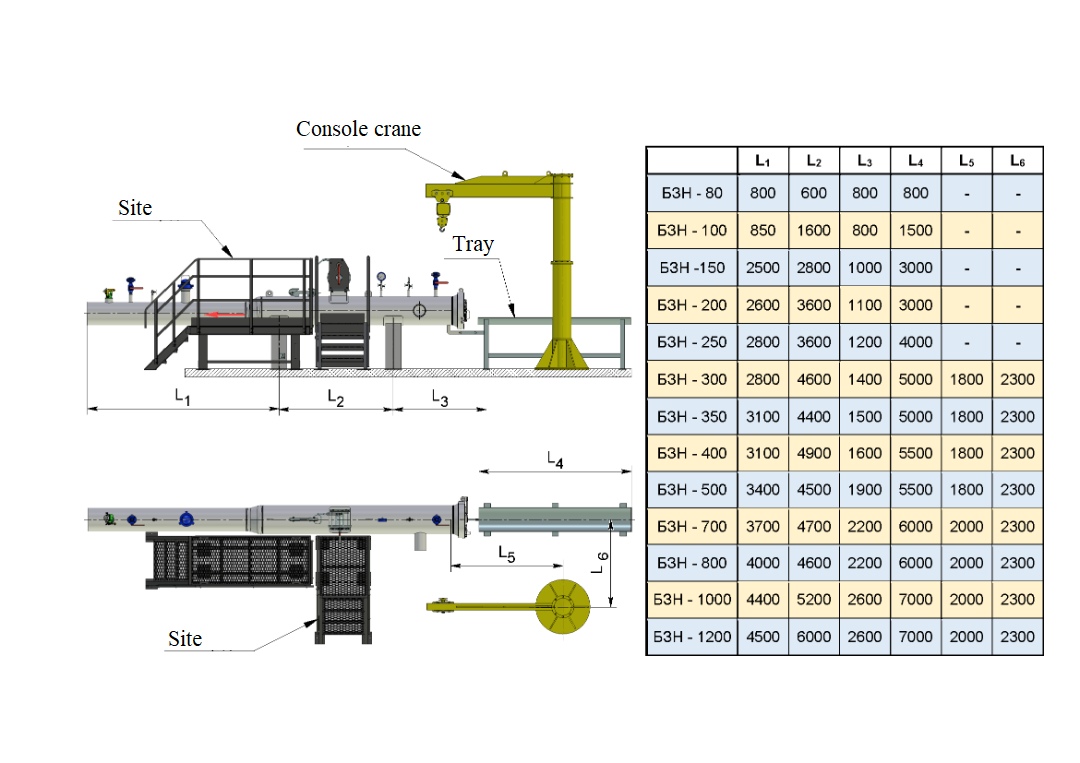

MODULAR DESIGN TRAP STATIONS SIZES (PETROLEUM PRODUCTS)

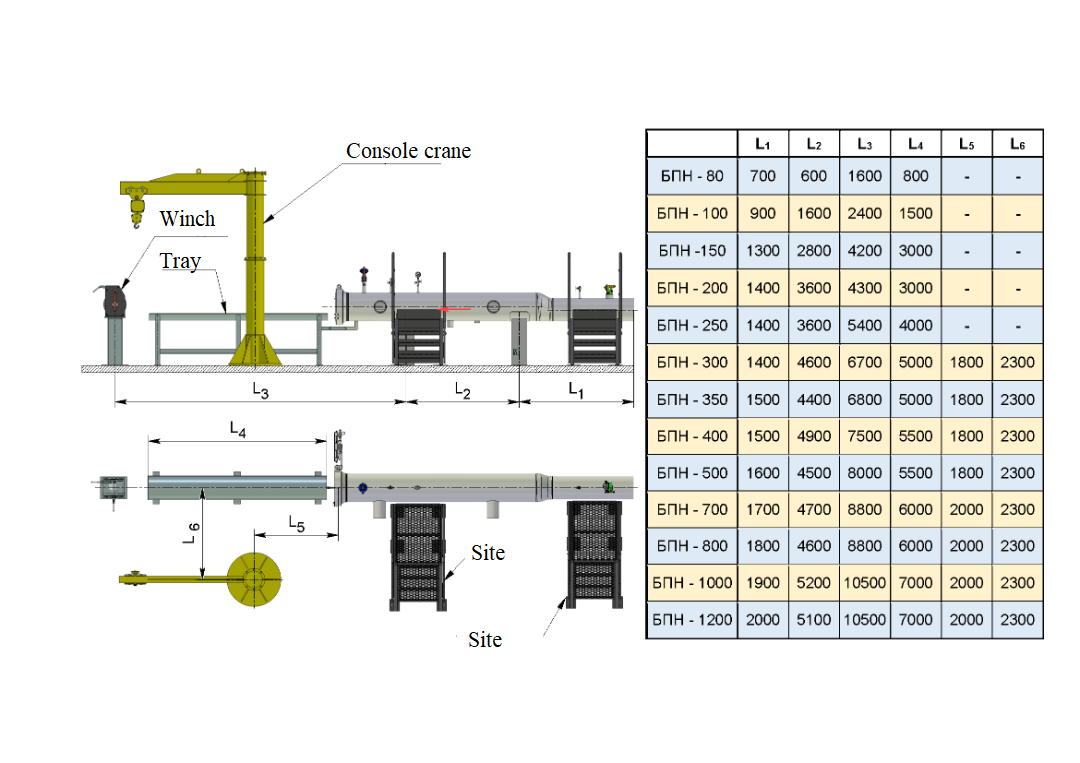

MODULAR DESIGN PIG RECEIVER SIZES (PETROLEUM PRODUCTS)

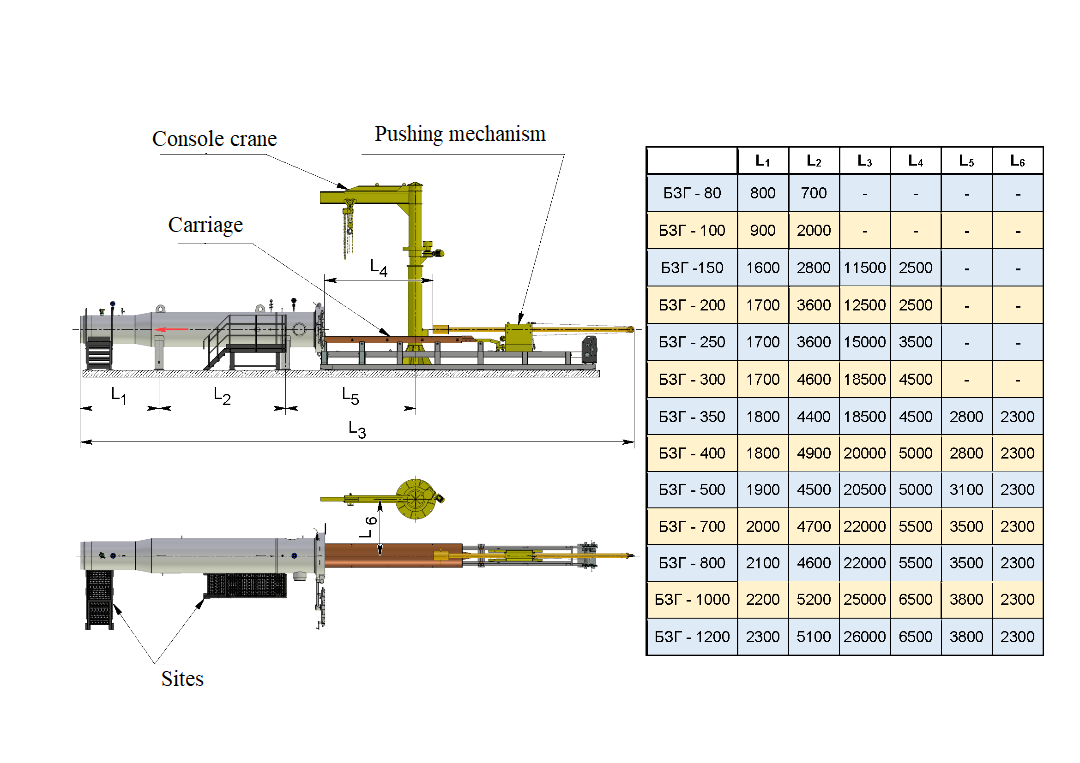

MODULAR DESIGN TRAP STATIONS SIZES (GAS PRODUCTS)

MODULAR DESIGN TRAP STATIONS SIZES (GAS PRODUCTS)
